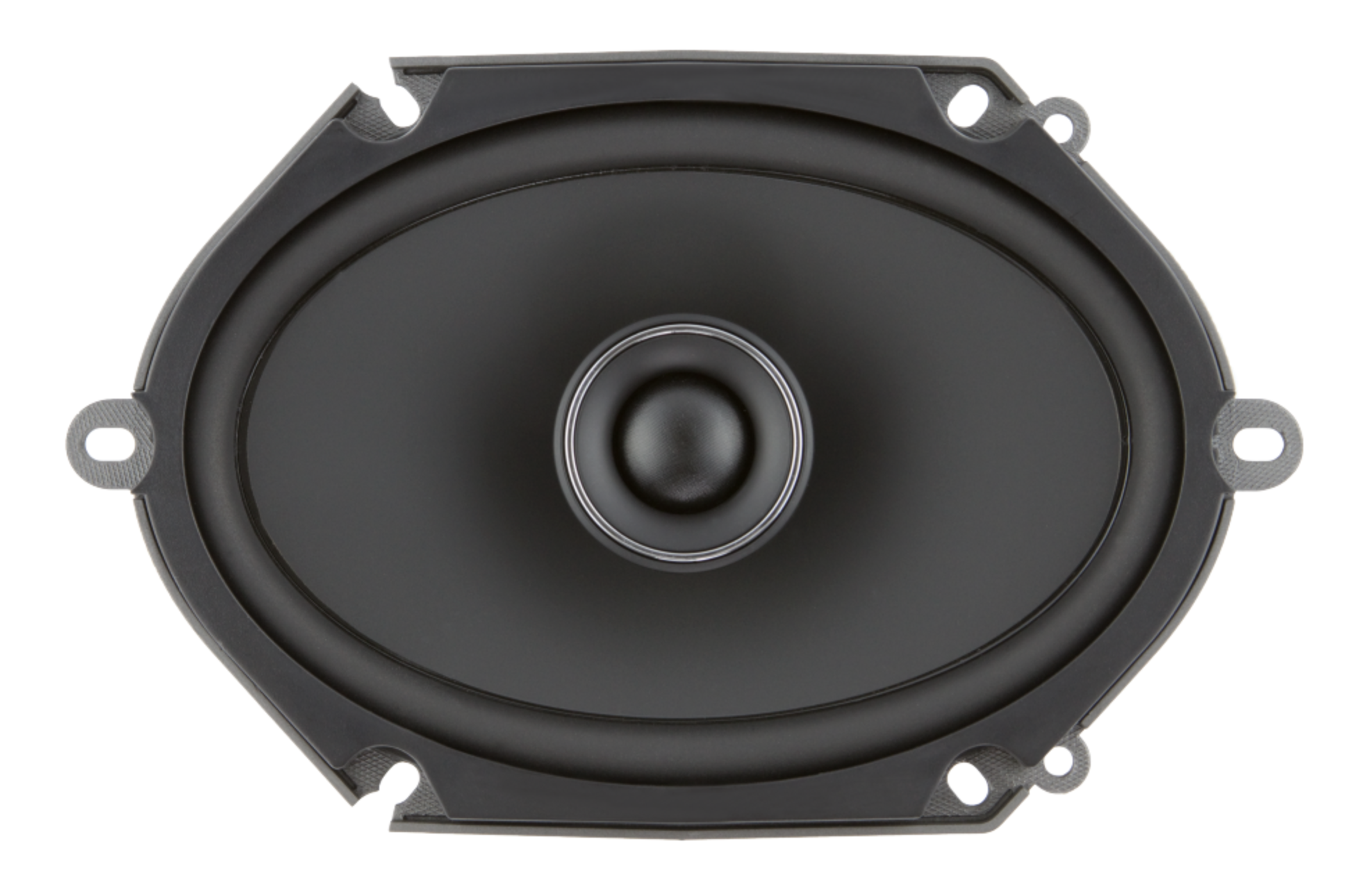

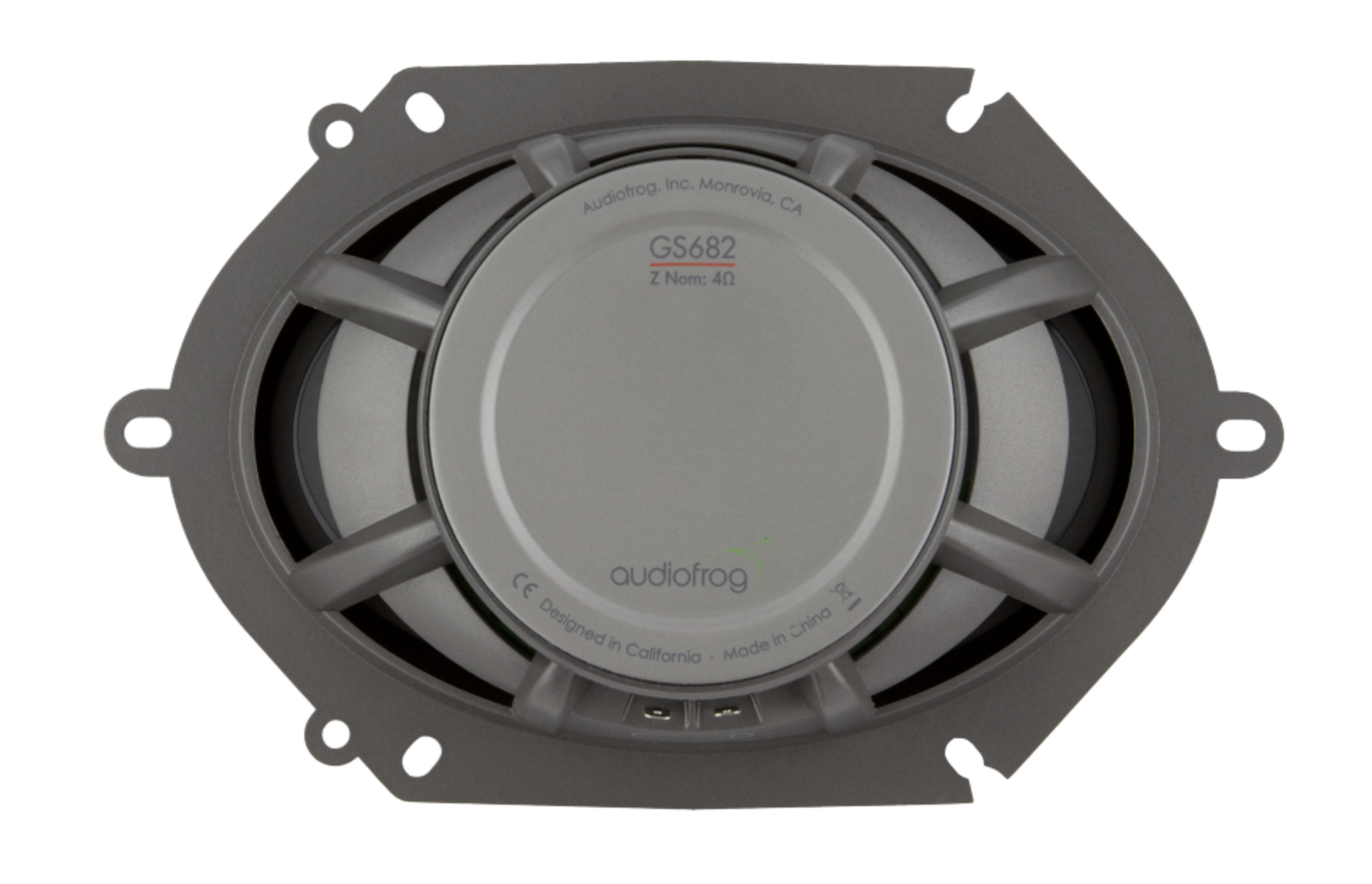

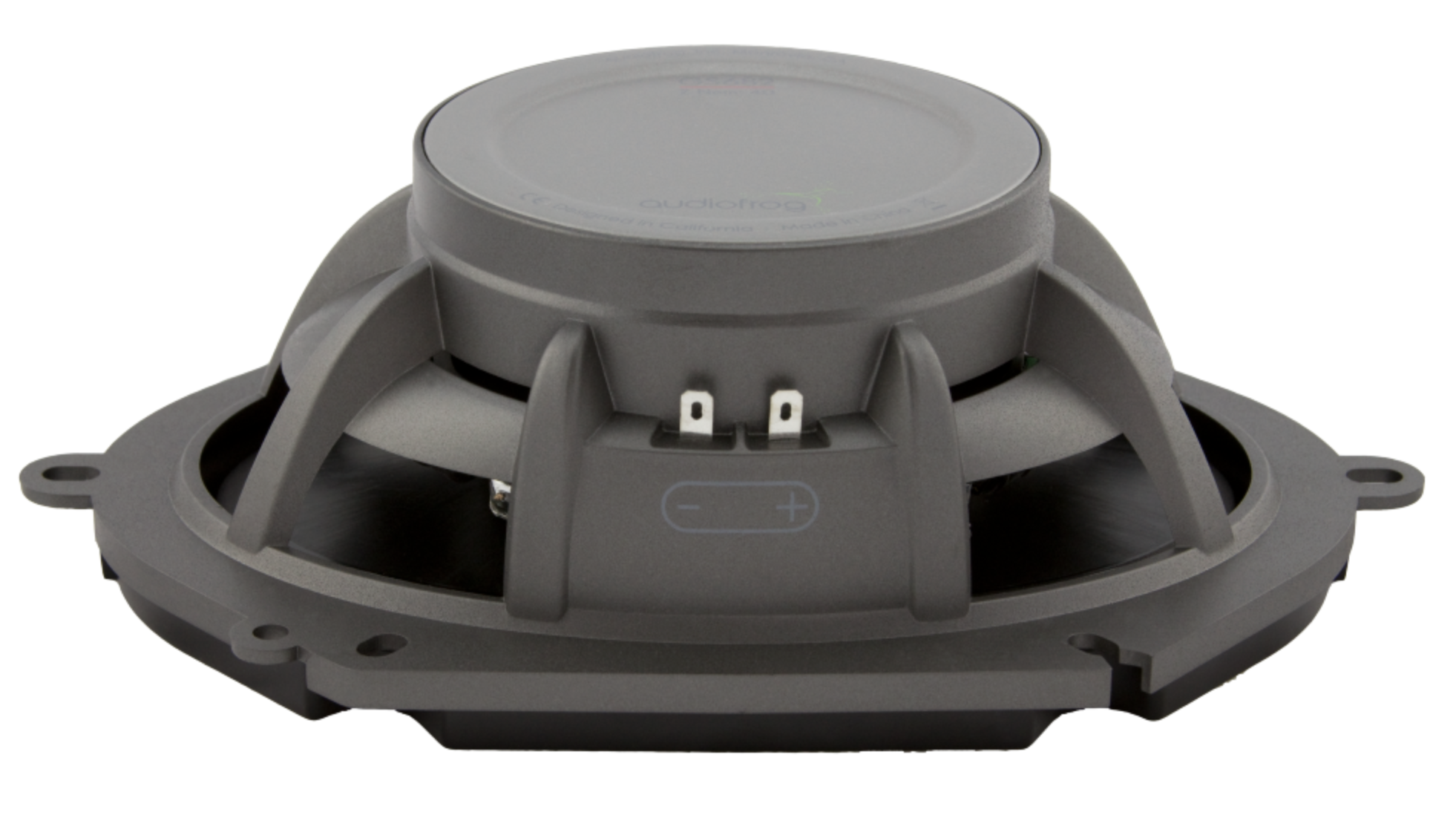

GS682 (Koaxialsystem)
GS Series
Entworfen als ein leicht zu installierendes Upgrade der Serien Lautsprecher umfasst der GS682 ein Gehäuse aus Fiberglas welches flach genug ist, um in viele originale Lautsprecherpositionen zu passen. Der 1” (25 mm) Soft-Dome-Hochtöner ist in einem Low-Profile-Gehäuse untergebracht. Er ist dahingehend entworfen, um den sanften Übergang zum mittleren Bereich zu gewährleisten. Um Belastungssicherheit zu bieten umfasst der GS682 Lautsprecher eine 1“ Kupferspule auf einem Kapton® Former.
Eigenschaften
- Gehäuse aus Fiberglass
- Parabolic Propylen Kegel
- Nitril-Butadien-Kautschuk umgibt alles
- 1” (25mm) Schwingspule aus Kupfer auf einem Kapton® Former
- Flache, fortschrittliche Nomex® Spinne
- Ferrit Magnet
- 1” (25mm) Gewebe-Hochtöner
- Absorbiert Reflektionen und diffundierendes Schaumstoffpolster unter einer Membran für einen glatten Frequenzgang
- Hochtöner mit niedriger Bauweise und Wellenleiter helfen einen reibungslosen Übergang zum Mitteltöner zu ermöglichen
- Mit integriertem PC Board
- Integrierte passive Frequenzweiche (12dB/octave high pass und 6dB/octave low pass)
Technische Daten
Eigenschaften
Nominaler Wechselstromwiderstand: 4Ω
RMS Belastbarkeit: 70 W
Peak Belastbarkeit: 200 W
Frequenzbereich: 47 Hz – 20 kHz
Empfindlichkeit (2.83 V/1 M): 89 dB
Empfohlener Verstärker RMS Leistungsbereich: 15 W – 75 W
Maße
Durchmesser: 126.6 mm x 182.8 mm (5” x 7-7/32″)
Gesamtdurchmesser: 146.6 mm x 204 mm (5-25/32″ x 7-15/16″)
Gesamtdurchmesser mit Montage Tab: 146.6 mm x 230 mm (5-25/32″ x 9-1/16″)
Einbautiefe: 58.8 mm (2-11/32″)
Montagehöhe: 13.5 mm (17/32″)
Thiel Small Parameters
Revc: 2.28 Ω
Levc@1kHz: 0.14 mH
Sd: 138.93 cm²
Mmd: 11.8 g
Mms: 12.75 g
Cms: 306.5 µM/N
Vas: 8.45 Liter
Fs: 80.5 Hz
BL: 4.4 TM
Qms: 6.33
Qes: 0.76
Qts: 0.67
Xmax (Ein Weg linear): 4 mm (3/16”)
Korb Verschiebung: 0.33 Liter (0.011ft³)

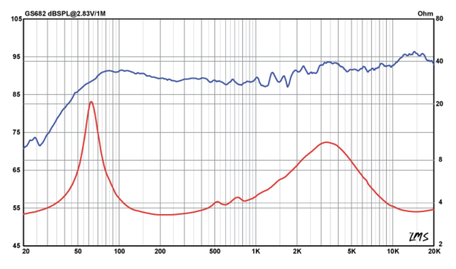

Frequenzgang und Schallhärte
